電阻器檢測
在電路中對電流有阻礙作用并且造成能量消耗的部分稱為電阻器，簡稱電阻。電阻器的英文縮寫為 R （Resistor），排阻用RN表示。
1、電阻器在電路中的符號如下：
2、電阻器的常見單位：歐姆（Ω），千歐姆（kΩ），兆歐姆（MΩ）
3、電阻器的單位換算：1MΩ＝1000kΩ＝1000000Ω
4、電阻器的特性：電阻為線性原件，即電阻兩端電壓與流過電阻的電流成正比，通過這段導體的電流強度與這段導體的電阻成反比。即歐姆定律： I ＝ U / R
5、電阻的作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等
6、電阻器在電路中用“R”加數字表示，如R15表示編號為15的電阻器
7、電阻器的參數標注方法有3種，即直標法、色標法和數標法

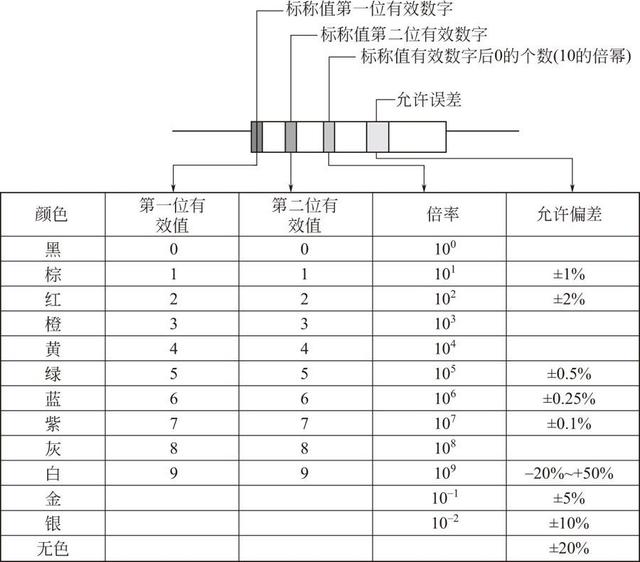

8、電阻器色環標注法使用最多，普通的色環電阻器用4環表示，精密電阻器用5環表示，緊靠電阻體一端頭的色環為第一環，露著電阻體本色較多的另一端頭為末環。4色環電阻器（普通電阻）如下圖所示：

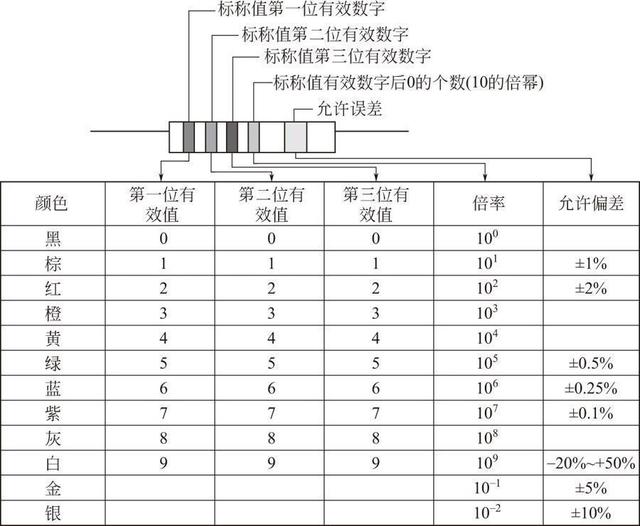

如果色環電阻器用5環表示，則為精密電阻，前面三位數字是有效數字，第四位是10的倍冪。第五環是色環電阻器的誤差范圍，如下圖所示：
9、電阻器好壞的檢測：
（1）用指針萬用表判定電阻的好壞：首先選擇測量擋位，再將倍率擋旋鈕置于適當?shù)膿跷唬话?00Ω以下電阻器可選“ R ×1”擋，100Ω～1kΩ的電阻器可選“ R ×10”擋，1～10kΩ電阻器可選“ R ×100”擋，10～100kΩ的電阻器可選“ R ×1k”擋，100kΩ以上的電阻器可選“ R ×10k”擋
（2）測量擋位選擇確定后，對萬用表電阻擋進行調零，調零的方法是：將萬用表兩表筆金屬棒短接，觀察指針有無到0的位置，如果不在0位置，調整調零旋鈕使表針指向電阻刻度的0位置
（3）接著將萬用表的兩表筆分別和電阻器的兩端相接，表針應指在相應的阻值刻度上，如果表針不動和指示不穩定或指示值與電阻器上的標示值相差很大，則說明該電阻器已損壞
（4）用數字萬用表判定電阻的好壞：首先將萬用表的擋位旋鈕調到歐姆擋的適當擋位，一般200Ω以下電阻器可選“ R ×200”擋，200Ω～2kΩ歐姆電阻器可選“2k”擋，2～20kΩ可選“ R ×20k”擋，20～200kΩ的電阻器可選“ R ×200k”擋，200kΩ～2MΩ的電阻器選擇“ R ×2M”擋，2～20MΩ的電阻器選擇“ R ×20M”擋，20MΩ以上的電阻器選擇“ R ×200M”擋
晶體二極管檢測
1、晶體二極管的英文縮寫：D（Diode），電路符號如下：
2、半導體二極管的分類有兩種方式，按材質分：硅二極管和鍺二極管；按用途分：整流二極管、檢波二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻O管，如下圖所示：
3、半導體二極管在電路中常用“D”加數字表示，如：D5表示編號為5的半導體二極管
4、半導體二極管的導通電壓硅二極管在兩極加上電壓，并且電壓大于時才能導通，導通后電壓保持在～鍺二極管在兩極加上電壓，并且電壓大于時才能導通，導通后電壓保持在～
5、二極管的主要特性。二極管主要特性是單向?qū)щ娦裕簿褪窃谡螂妷旱淖饔孟拢瑢?dǎo)通電阻很小；而在反向電壓作用下導通電阻極大或無窮大
6、二極管作用。二極管可分為整流、檢波、發光、光電、變?nèi)莸炔煌愋?/div>
7、半導體二極管的識別方法
（1）目視法判斷半導體二極管的極性。一般在實物的電路中可以通過眼睛直接看出半導體二極管的正負極。在實物中如果看到一端有顏色標示的是負極，另外一端是正極

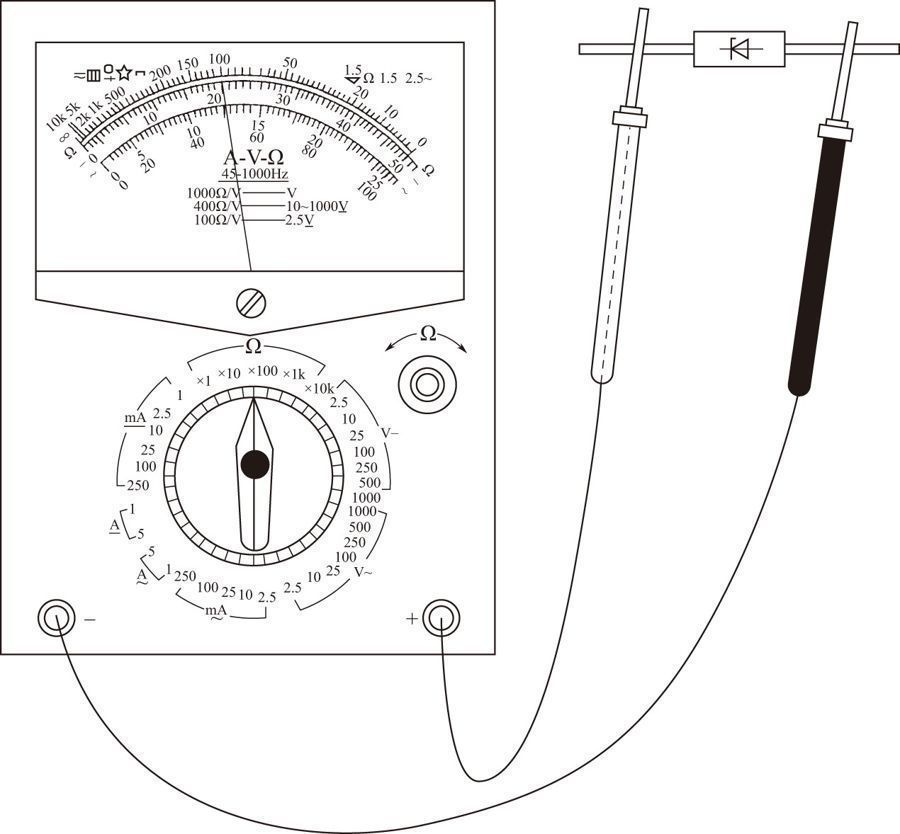

（2）用萬用表（指針表）判斷半導體二極管的極性。通常選用萬用表的歐姆擋（“ R ×100”或“ R ×1k”），然后分別用萬用表的兩表筆接到二極管的兩個極上，當二極管導通時，測的阻值較小（一般幾十歐姆至幾千歐姆），這時黑表筆接的是二極管的正極，紅表筆接的是二極管的負極；當測的阻值很大（一般為幾百歐姆至幾千歐姆），這時黑表筆接的是二極管的負極，紅表筆接的是二極管的正極

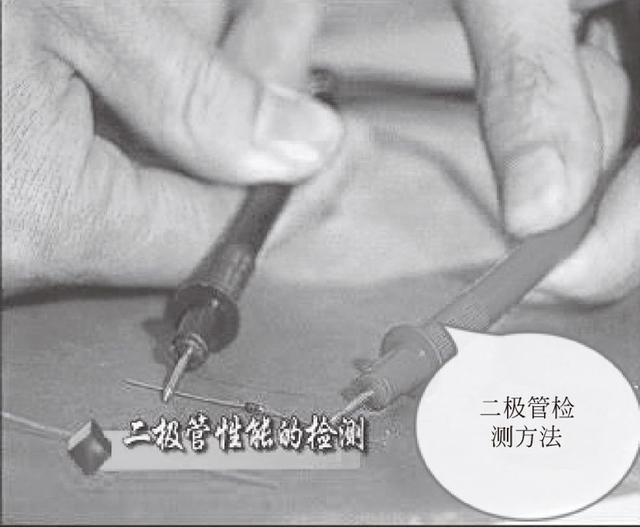

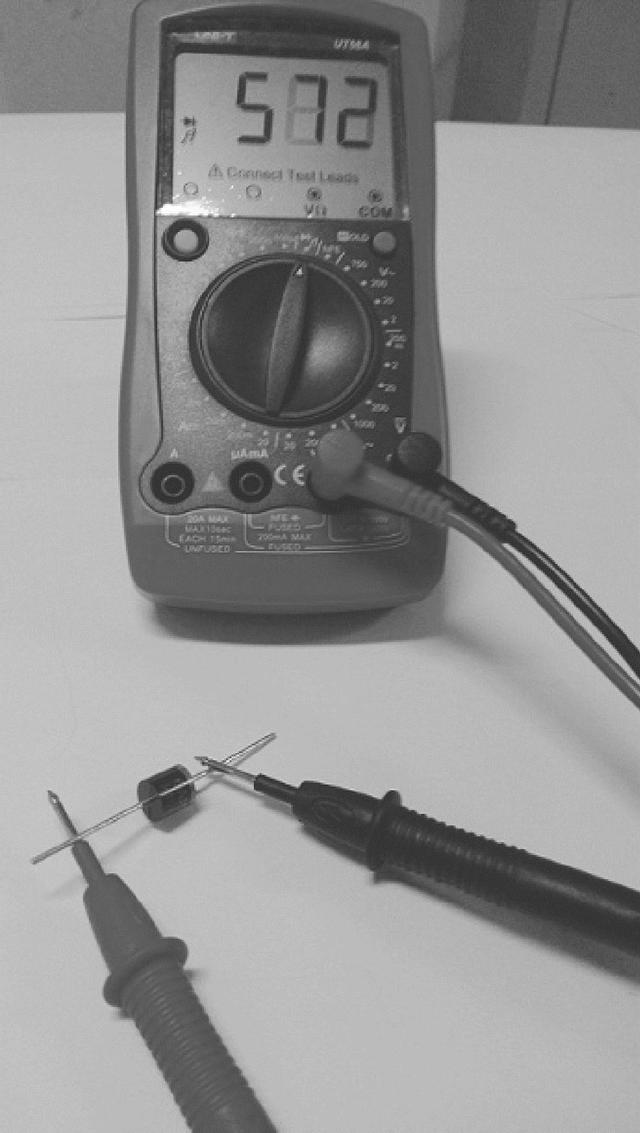

（3）測試注意事項。用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚担@與指針式萬用表的表筆接法剛好相反。半導體二極管的測量識別方法如下圖所示：
8、變?nèi)荻O管。變?nèi)荻O管是根據普通二極管內部 “PN結” 的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。（1）發生漏電現象時，高頻調制電路將不工作或調制性能變差（2）變?nèi)菪阅茏儾顣r(shí)，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方，被對方接收后產生失真。出現上述情況之一時，就應該更換同型號的變?nèi)荻O管
9、穩壓二極管。穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其他原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變故障特點。穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這三種故障中，前一種故障表現出電源電壓升高；后兩種故障表現為電源電壓變低到0V或輸出不穩定，硅管的導通電壓為～；鍺管的導通電壓為～，而工作分析時通常采用的是。檢測方法如下圖：
10、發光二極管
（1）結構。發光二極管是由半導體材料磷化鎵等制成的一種晶體二極管
（2）基本特性。在外加正向電壓達到發光二極管的導通電壓（一般為～）時，發光二極管有電流流過并隨之發光。按發出光的類型分發激光二極管、發紅外光二極管、發可見光（紅、綠、黃）二極管、雙色發光二極管。發光二極管工作電流值為5～10mA（不能超過25mA），所以在發光二極管的電路中一定要串聯限流電阻。發光二極管檢測方法如下圖所示：
（3）檢測。將萬用表轉換開關置于“ R ×10k”歐姆擋，兩表筆分別接發光二極管兩極，測其正反向電阻。一般正向電阻小于50kΩ、反向電阻大于210kΩ為正常。
11、半導體二極管的好壞判別。用萬用表（指針表） R ×100或 R ×1k擋測量二極管的正、反向電阻，要求正向電阻在1kΩ左右，反向電阻應在100kΩ以上。總之，正向電阻越小越好，反向電阻越大越好。若正向電阻無窮大，說明二極管內部斷路，若反向電阻為零，表明二極管已擊穿。內部斷開或擊穿的二極管均不能使用。
