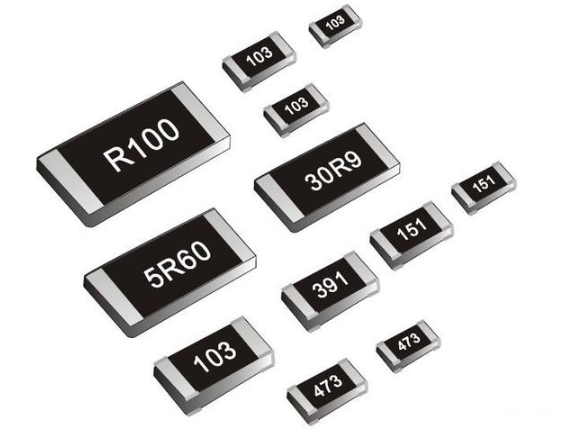

貼片電阻有5種參數，即尺寸、阻值、允差、溫度系數及包裝。
1．尺寸系列貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。
2．阻值系列 標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中最常用的是E-24(電阻值的允差為±5%)，貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。
3．允差貼片電阻(碳膜電阻)的允差有4級，即F級，±l%；G級，±2%；J級，±5%；K級，±10%。
4．溫度系數貼片電阻的溫度系數有2級，即w級，±200ppm/℃；X級，±lOOppm/℃。只有允差為F級的電阻才采用x級，其它級允差的電阻一般為w級。
5．包裝主要有散裝及帶狀卷裝兩種。
貼片電阻的工作溫度范圍為-55--+125℃，最大工作電壓與尺寸有關：0201最低，0402及0603為50V，0805為150V，其它尺寸為200V。
