在電子制作和設計， 經常會用到不同參數的電感線圈， 這些線圈的電感量不像電阻那么 容易測量，有些數字萬用表雖有電感測量擋，但測量范圍很有限。該電路以諧振方法測量電 感值，測量下限可達 10nH ，測量范圍很寬，能滿足正常情況下的電感量測量，電路結構簡 單，工作可靠穩定，適合于愛好者制作。

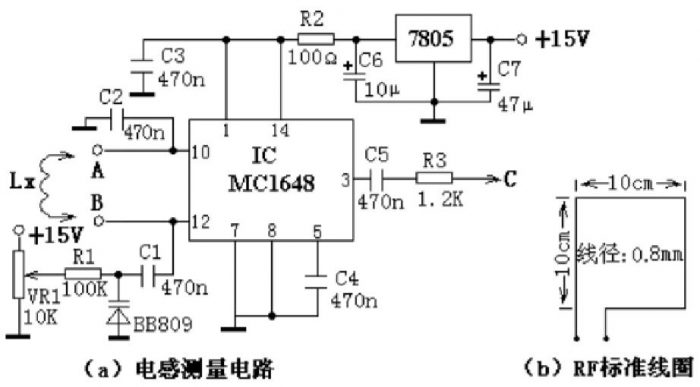

一、電路工作原理 電路原理如圖 1（a）所示。

該電路的核心器件是集成壓控振蕩器芯片 MC1648 ，利用其壓控特性在輸出 3 腳產生頻 率信號，可間接測量待測電感 LX 值，測量精度極高。 BB809 是變?nèi)荻O管， 圖中電位器 VR1 對+15V 進行分壓， 調節該電位器可獲得不同的 電壓輸出， 該電壓通過 R1 加到變?nèi)荻O管 BB80 9 上可獲得不同的電容量。 測量被測電感 LX 時，只需將 LX 接到圖中 A、B 兩點中，然后調節電位器 VR1 使電路諧振，在 MC1648 的 3 腳會輸出一定頻率的振蕩信號，用頻率計測量 C 點的頻率值，就可通過計算得出 LX 值。

電路諧振頻率： f0 = 1/2π LxC 所以 LX = 1/4π 2 f 2C

式中諧振頻率 f0 即為 MC1648 的 3 腳輸出頻率值， C 是電位器 VR1 調定的變?nèi)荻O管 的電容值， 可見要計算 LX 的值還需先知道 C 值。為此需要對電位器 VR1 刻度與變?nèi)荻O管 的對應值作出校準。 為了校準變?nèi)荻O管與電位器之間的電容量， 我們要再自制一個標準的方形 RF（射頻 ） 電感線圈 L0。如圖 6—7(b)所示，該標準線圈電感量為 0.44 μ H。校準時，將 RF 線圈 L0 接在 圖的 A、B 兩端，調節電位器 VR1 至不同的刻度位置，在 C 點可測量出相對應的測量 值，再根據上面諧振公式可算出變?nèi)荻O管在電位器 VR1 刻度盤不同刻度的電容量。

二、元器件選擇 集成電路 IC 可選擇VCO （壓控振蕩器）芯片。 VR1 選擇多圈高精度 電位器。其它元器件按電路圖所示選擇即可。

三、制作與調試方法 制作時，需在多圈電位器軸上自制一個刻度盤，并帶上指針。 RF 標準線圈按圖（ b）所 給尺寸自制。電路安裝正確即可正常工作，調節電位器 VR1 取滑動的多個點與變?nèi)荻O管 的對應關系，可保證測量方便。該測量方法屬于間接測量，但測量范圍寬，測量準確，所以 對電子愛好者和實驗室檢測電感量有可取之處。 該裝置若固定電感可變成一個可調頻率的信 號發生器
