與非門電路簡介
與非門是與門和非門的結合，先進行與運算，再進行非運算。與非門是當輸入端中有1個或1個以上是低電平時，輸出為高電平；只有所有輸入是高電平時，輸出才是低電平。
與非門是與門和非門的結合，先進行與運算，再進行非運算。與非運算輸入要求有兩個，如果輸入都用0和1表示的話，那么與運算的結果就是這兩個數的乘積。
如1和1（兩端都有信號），則輸出為0；1和0，則輸出為1；0和0，則輸出為1。與非門的結果就是對兩個輸入信號先進行與運算，再對此與運算結果進行非運算的結果。簡單說，與非與非，就是先與后非。
與非門則是當輸入端中有1個或1個以上是低電平時，輸出為高電平；只有所有輸入是高電平時，輸出才是低電平。

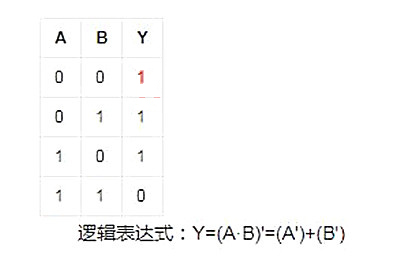

真值表如下所示：
與非門電路原理

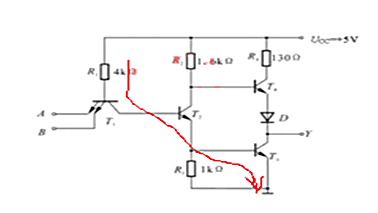

我們可以從下面與非門電路圖·來看，可以發現與非門電路主要是有輸入級、倒相級以及輸出級三個部分組成。那么與非門電路的原理也就分為了以下兩點：
1. 當A、B都為高電平時，發射結為截止，而T1基極與集電極之間的二極管，和T2、T3的發射結（三個二極管）正向串聯，通過R1接上電源就會導通，所以此時T1基極電壓Vb1=2.1V。
T2基極電壓 Vb2=1.4V，T3基極電壓 Vb3=0.7V，T3導通使輸出端Y輸出低電平；
2. 當A、B其中一個為低電平時，T1發射結導通，使基極電壓 Vb1=0.7V，這個電壓不足以讓后級的發射結導通，所以T2、T3就截止，T4導通使Y輸出高電平。
