按鍵開關機電路要求：
長按按鍵2秒鐘松開后，系統電源啟動，再長按2秒鐘后，系統電源切斷。
分析：
先分析長按按鍵啟動系統電源原理：要想按鍵松開后系統依然處于供電狀態就需要MCU參與了，按鍵只是為了讓MCU供電正常跑起來，接著就是MCU控制某個開關處于持續接通狀態，而這里的2秒鐘等待就是MCU程序在允許延遲程序以計算按鍵持續按下時間，所以MCU有一個腳POWER-ON/OFF專門用于控制電源開與關；
接著分析在系統正常運行的情況下長按按鍵切斷系統電源的原理：同樣是這個開關機按鍵按下2秒鐘導致系統電源關斷，因此毫無疑問這個時間是由MCU來檢測的，所以MCU還有另外一個管腳DETECT專門用于檢測由按鍵引起的電平狀態持續時間。
于是經過上面分析，三個角色的工作職能已經確定了：
按鍵用于在開機的時候臨時接通電源開關啟動電源，POWER-ON/OFF腳在電源臨時接通2秒后接通電源開關讓系統持續供電，當按鍵再次按下后，DETECT腳檢測到與正常工作狀態下相反的電平，并且該電平持續時間長達2秒鐘，然后POWER-ON/OFF腳關斷電源開關，至此系統供電被切斷。

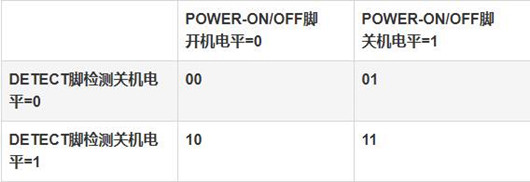

POWER-ON/OFF腳和DETECT腳結合起來可以有4種方案：
選取其中一種方案：POWER-ON/OFF腳開機電平=0，DETECT腳檢測關機電平=0
POWER-ON/OFF腳拉低時電源開關接通電源，所以按鍵按下的時候也要產生低電平。
所以：

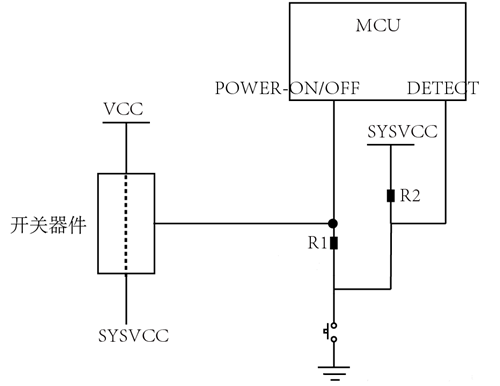

開機過程是這樣子的：首先，按鍵按下產生低電平，導致電源開關接通，接著MCU上電復位開始運行程序，延遲2秒鐘后MCU向該電源開關發出低電平使其持續處于接通狀態，于是按鍵就可以松開了，進行到這里電路似乎是下面這樣子的：
關機過程是這樣子的：按鍵按下，此時DETECT腳檢測到低電平（換句話說該腳正常情況下應該是檢測到高電平），由于共用一個按鍵，因此這個高電平與POWER-ON/OFF腳似乎是直通的，這顯然是不行的；
所以要在左邊加上二極管以阻止電流流入POWER-ON/OFF腳，MCU檢測到DETECT腳為低電平且持續2秒鐘后就會向POWER-ON/OFF腳輸出高電平，此時開關器件關斷，于是SYSVCC不再有電壓。
于是電路圖演變?yōu)槿缦逻@個樣子：

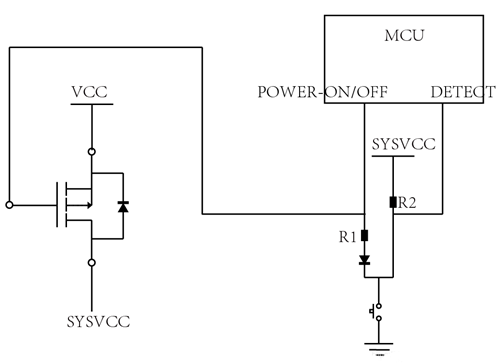

將上面的電源開關器件替換為PMOS器件，于是電路就是下面這樣子的：
