有很多，下面就介紹3種最常見的。
1.使用三極管電路
2.使用MOS管電路
3.使用專門的電平轉換器
下面依次對這三種電路做分析介紹：

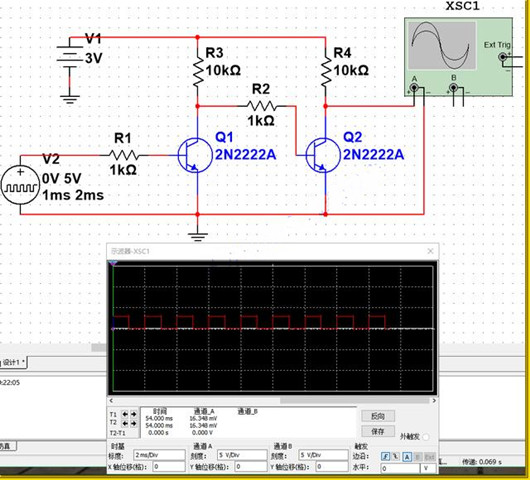

1.使用三極管電路
上圖中，當Uin輸出高電平，三極管Q1導通，三極管Q2不導通，Uout輸出高電平；當Uin輸出低電平，三極管Q1不導通，三極管Q2導通，Uout輸出低電平；
此電路信號是單向的，對于串口需要2個這樣的電路。這樣的電路最節省成本，三極管和電阻都是幾分錢，加起來也不到一毛錢。

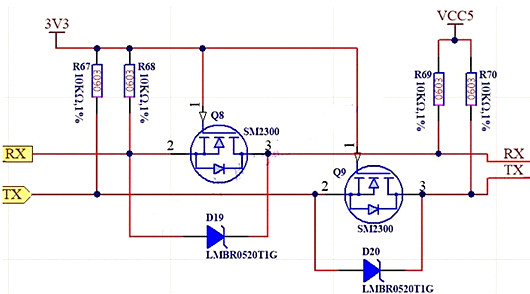

2.使用MOS管電路
上圖中,D19和D20的壓降只有0.36V的肖特基二極管，如果MOS管里面已經有了個二極管，那么這兩個二極管可以省去，這兩個二極管其實還有分流的作用。
圖中，左側輸出高電平，MOS管不導通，右側輸出高電平；左側輸出低電平，MOS管導通，右側輸出低電平；右側輸出高電平，MOS管不導通，左側輸出高電平；
右側輸出低電平，由于二極管的存在，MOS管導通，右側輸出低電平。此電路也可以用于IIC總線電平轉換，因?yàn)槠潆娐肪哂行盘?hào)雙向傳輸特性。

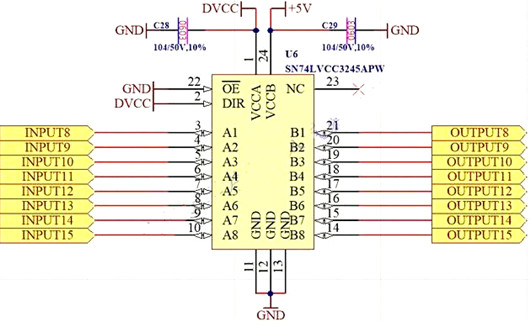

3.使用專門的電平轉換器
這種電平轉換器有很多，提供一個參考電路圖，圖中對8路電平進行轉換
如果是串口的話只需要兩路。
綜合上述：使用MOS管搭建的電平轉換電路性價比最高，電路簡單具有雙向通行功能。
其實不只是3V、5V電平轉換，其他電平轉換也可參考這些方法。
