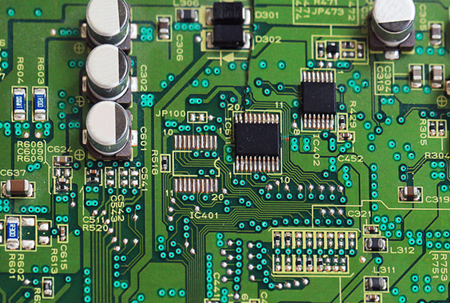

印刷電路板是什么
印刷電路板PCB（PrintedCircuitBoard），又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，主要作用是連接和支持電子元器件，并實現它們之間的電氣連接。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。
印刷電路板通常使用電子印刷技術制造，可以在非導電材料上印刷或蝕刻導電線路。這些板材可以是剛性的，也可以是柔性的，具有多層結構，以適應不同復雜度的電子設備需求。印刷電路板不僅為電子元器件提供電氣連接，還承載著電子設備的數字及模擬信號傳輸、電源供給和射頻微波信號的收發等功能。
印刷電路板將電子元器件通過導線、焊盤等連接在一起，實現電子設備中各部件的電氣連接和機械支撐。PCB作為電子設備的基礎構件，廣泛應用于各種電子設備和系統中。
印刷電路板的結構
PCB主要由基板、導線和電子元器件組成。基板是PCB的主體部分，一般采用絕緣材料制成，如玻璃纖維、聚酰亞胺等。導線則負責將電子元器件連接起來，實現電氣信號的傳輸。電子元器件則通過焊接、插接等方式固定在PCB上，共同構成完整的電子設備。
印刷電路板分類
線路板按層數來分的話分為單面板，雙面板，和多層線路板三個大的分類。
首先是單面板，在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以就稱這種PCB叫作單面線路板。單面板通常制作簡單，造價低，但是缺點是無法應用于太復雜的產品上。
雙面板是單面板的延伸，當單層布線不能滿足電子產品的需要時，就要使用雙面板了。雙面都有覆銅有走線，并且可以通過過孔來導通兩層之間的線路，使之形成所需要的網絡連接。
多層板是指具有三層以上的導電圖形層與其間的絕緣材料以相隔層壓而成，且其間導電圖形按要求互連的印制板。多層線路板是電子信息技術向高速度、多功能、大容量、小體積、薄型化、輕量化方向發展的產物。
線路板按特性來分的話分為軟板(FPC)，硬板(PCB)，軟硬結合板(FPCB)。

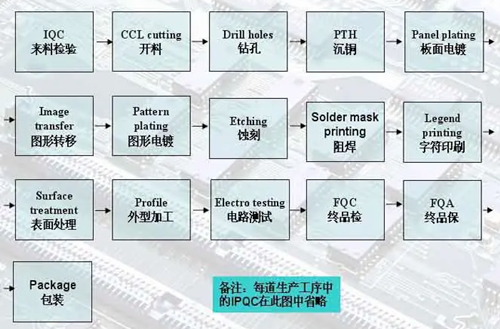

印刷電路板制作過程
一般包括以下步驟：
開料：根據客戶PCB圖紙或者原理圖要求裁減板料，使其完全符合客戶定制要求和生產工藝的要求。
鉆孔：在覆銅板上進行鉆孔，建立頂層線路與底層線路以及元件與線路之間的電氣連接。
沉銅/鍍銅：用化學方法在線路板孔壁上堵上一層薄銅，形成導電面，然后再用電鍍的方法鍍上一層銅。
涂感光膜：用印刷或者粘貼的方法在經過處理的覆銅上形成一層對紫外線敏感的感光膜。
曝光（圖形轉移）：通過曝光的方法將膠片上的電路圖移動到感光膜上。
顯影：將曝光過的pcb電路板放入顯影液中，被電路圖遮擋的、沒有被紫外線照射到的材料將被溶解，而曝光的部分余下，這樣就將膠片上的電路圖轉移到pcb板上了。
圖形電鍍：在顯影之后的pcb板上電鍍一層錫，保護線路，為后面的蝕刻做準備。有時為了增加銅的厚度，也會先加鍍一層銅。
此外，根據搜索結果的補充，印刷電路板制作過程還包括內層線路制作、外層線路制作、阻焊層（濕綠油）、印絲白字（白色標注）、熱風整平噴錫（助焊）、成形等步驟。
請注意，這是印刷電路板制作的一般過程，具體步驟可能因實際情況而有所不同。
印刷電路板的化學方程式
印刷電路板的化學方程式主要用于描述FeCl3溶液腐蝕印刷電路板的過程，
其化學方程式為2FeCl3+Cu=2FeCl2+CuCl2。利用三價鐵離子的氧化性氧化銅單質，因為電路印刷板表面是鍍銅的。
這個反應中，FeCl3與銅單質反應生成氯化亞鐵和氯化銅。
離子方程式為2Fe3++Cu=2Fe2++Cu2+。這個方程式說明了在腐蝕過程中發生的離子反應，即銅被三價鐵離子氧化，同時三價鐵離子被還原為二價鐵離子。
