s9013是一種NPN型小功率三極管，廣泛應用于電子設備的元器件，它具有高增益、低噪聲、低電壓等特點，被廣泛應用于音頻放大、電源管理、信號處理等領域。

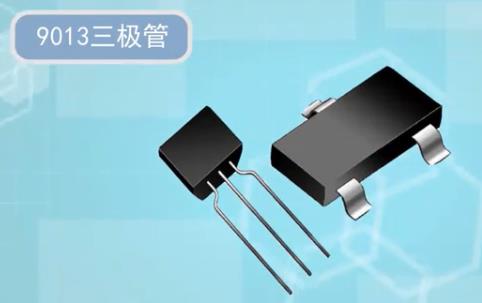

s9013有插件TO-92、貼片SOT-23兩種封裝，它有三個引腳，分別是基極b，集電極C，發射極e，對于插件的S9013，字體面向自己，從左到右分別是e、b、c三極，而貼片的左下腳是基極b，右下角是發射極e，最上方的是集電極c。它具有電流放大作用，利用三極管的截止?fàn)顟B(tài)作為開關的閉合狀態，在電路當中一般作為開關管使用，例如負載的通斷等。

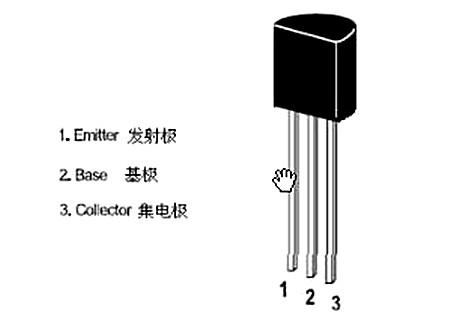

S9013管腳圖
S9013芯片特點：
高頻率響應：S9013芯片具有150兆赫的頻率響應，可以快速響應高頻信號，適用于高速電路設計。
低噪聲：S9013芯片具有低噪聲系數，可在對信號質量要求較高的電路中使用。
小體積：S9013芯片采用表面貼裝技術（SOT-23）制造，體積小巧，適合于小型電路板的設計。
s9013參數
集電極-發射極電壓25V
集電極-基極電壓45V
發射極-基極電壓5V
集電極電流IcMax0.5A
耗散功率0.625W
工作溫度-55℃~+150℃
特征頻率150MHz
放大倍數D64-91E78-122F96-135G122-166H144-220I190-300
S9013三極管詳細介紹
S9013三極管具有高增益特點。作為一種低功率放大器，S9013三極管的放大倍數非常高，能夠?qū)⑽⑷醯妮斎胄盘?hào)放大到足夠的幅度，以驅動后級電路。這種高增益的特性使得S9013三極管在各種音頻放大器、射頻放大器、信號處理器等電子設備中得到廣泛應用。
S9013三極管具有低噪聲特點。在信號處理過程中，噪聲是一個非常麻煩的問題，它會干擾信號的傳輸和處理。S9013三極管的低噪聲特性使得它可以在高靈敏度的電路中使用，以信號的清晰度和準確性。這種特性使得S9013三極管在無線電接收機、調頻廣播接收機、電視機等電子設備中得到廣泛應用。
S9013三極管具有低電壓特點。隨著電子設備的不斷發展，對于電源管理的要求也越來越高。S9013三極管的低電壓特性使得它可以在低電壓環境下工作，從而減少了電源管理的難度。這種特性使得S9013三極管在電池供電的電子設備、無線傳感器網絡等領域得到廣泛應用。
