AO3402場效應管,AO3402參數,AO3402中文資料引腳圖
AO3402場效應管參數,AO3402規格書,AO3402引腳圖,AO3402中文資料pdf代替
AO3402場效應管參數,AO3402規格書,AO3402引腳圖,AO3402中文資料pdf代替
AO3402 SOT-23封裝參數：點擊查看
AO3402場效應管參數具體如下：
極性：NPN
封裝類型：SOT-23
漏源電壓(Vdss)：30V
連續漏極電流：4.5A
導通電阻(RDS(on))：在10V、4A條件下為32mΩ
開啟電壓(VGS(th))：0.5V～1.4V
功率損耗Pd Ta=25℃：1.1W
柵源電壓Vgs：±12V
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得AO3402在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3402場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3402廣泛應用于以下領域：
1.電源管理：AO3402在電源管理電路中，可以作為開關管來控制電流的通斷，實現對電源的高效管理和穩定輸出。
2.驅動器：在各種驅動器電路中，AO3402可以用作電流驅動器或電壓驅動器的關鍵元件，幫助控制外部設備的運行狀態。
3.開關：作為MOSFET，AO3402具有快速的開關特性，因此可用于各種開關電路，如開關電源、轉換器和逆變器等。
4.放大器：在一些低功耗應用中，AO3402還可作為信號放大器的核心部件，幫助增強輸入信號的幅度。
5.電動車電路：AO3402在電動車控制電路中也有廣泛應用，例如電動車的電池管理系統、驅動電機控制等方面。
三、SOT-23封裝特點
AO3402采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.60mm，適合高密度PCB布局。
高度：1.25mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3402非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

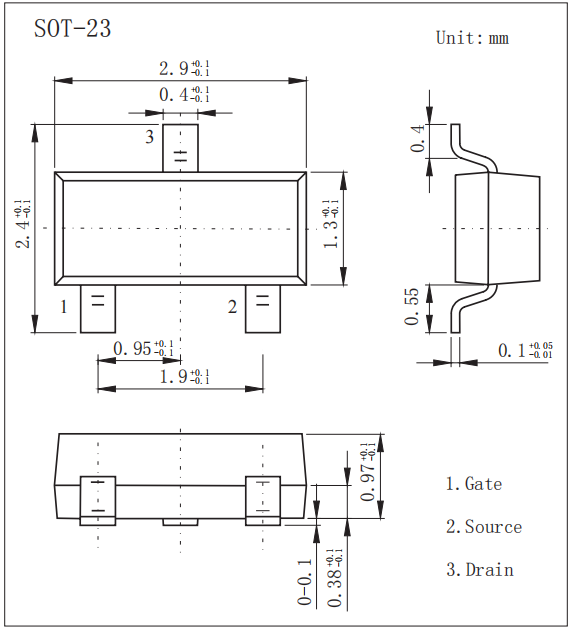

AO3402場效應管/SOT-23封裝尺寸：
AO3402場效應管SOT-23-3L封裝尺寸：
