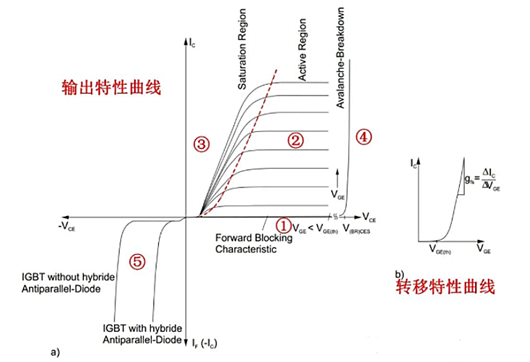

IGBT輸出特性曲線的幾個工作區：
一、正向阻斷區（截止區）
當門極電壓 Vge 低于開啟門限電壓 Vge（th）時，IGBT 內部的 MOS 溝道處于夾斷狀態，此時 IGBT 工作于截止區。盡管存在外部電壓 Vce，但 IGBT 集電極 - 發射極之間僅有微弱的漏電流 Ices 流過。
二、有源區（線性放大區）
工作條件與原理 ：當門極電壓 Vge 不小于開啟門限電壓 Vge（th），且 Vce 顯著大于 Vge-Vge（th）時，IGBT 進入有源區。在此區域，流入 N - 基區的電子電流 In 受門極電壓的調控，進而約束了 IGBT 內部 PNP 晶體管的基極電流，導致空穴電流 Ip 也受到相應限制，使得集電極電流 Ic 達到飽和狀態（與 MOSFET 類似）?；诩姌O電流主要受門極電壓控制這一特性，該區域被稱為放大區或有源區。
技術應用與損耗特點 ：常見的有源門極驅動或主動門極控制技術，正是針對 IGBT 在有源區的開關軌跡進行控制。然而，IGBT 在有源區內運行時損耗較大，應盡可能迅速地穿越此區域。
三、飽和區
當 Vge≥Vge（th），并且 Vce 小于 Vge-Vge（th）時，IGBT 處于飽和區。此區域的集電極電流基本不受門極電壓影響，主要由外部電路決定。盡管該區域曲線與 MOS 類似，但命名不同。這是因?yàn)?IGBT 完全導通后的飽和壓降主要受電導調制影響，而 MOS 的導通壓降則主要取決于漏極電流，呈現出電阻特性。
四、雪崩擊穿區
一旦 IGBT 的集電極 - 發射極電壓 Vce 超過某一特定最高允許電壓 Vbrces，IGBT 就會發生雪崩擊穿現象，致使器件損壞。
五、反向阻斷區
常規 IGBT 的反向特性 ：常見的非對稱結構 IGBT，其反向電壓阻斷能力遠不及正向電壓阻斷能力。在工業現場，由于多數負載為阻感負載，在 IGBT 關斷瞬間，必須為負載提供續流回路。因此，IGBT 模塊內部通常并聯續流二極管，使得 IGBT 的反向特性主要由續流二極管的正向?qū)ㄌ匦詻Q定。
特殊需求與解決方案 ：在某些特殊應用場景下，當需要 IGBT 具備雙向阻斷能力時，就會用到逆阻 IGBT（RB-IGBT）。不過，這類器件較為罕見，一般難以采購到。此時，可采用 IGBT 與二極管串聯的方式，以實現與逆阻 IGBT 相同的功能。
